小間距LED大屏幕系統
“黎明視景”小間距LED大屏幕控制系統是以小間距LED大屏幕為主體的多信號協同顯示和可視化仿真應用的綜合性系統平臺，也是一套面向協同仿真、應急監測、指揮決策、管理控制和數據可視化顯示的 “整體系統解決方案”。系統每個部分均包括相應的設備和子系統，相互之間存在著嚴格的技術匹配和功能銜接，環環相扣，各司其職、協同工作。

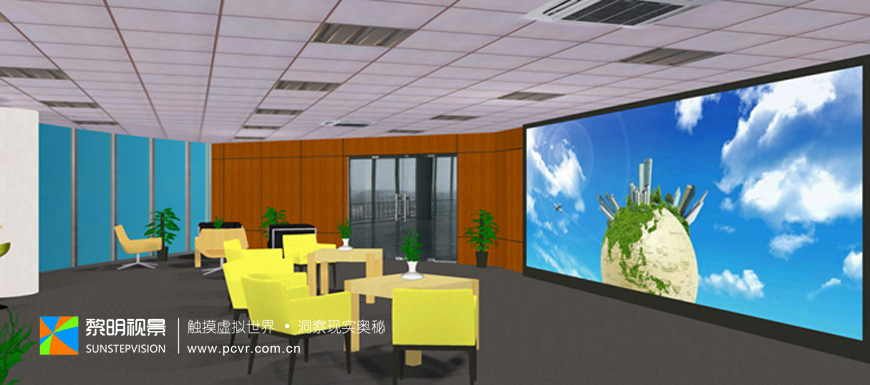

系統例圖
系統功能特點
- 全彩LED多視窗大屏幕協同顯示；
- 多路監控（攝像頭）與監測信號（計算機）實時調用切換；
- 多點遠程視頻會議及語音擴聲應用；
- 沉浸式立體顯示與三維可視化協同仿真應用；
系統結構與技術流程

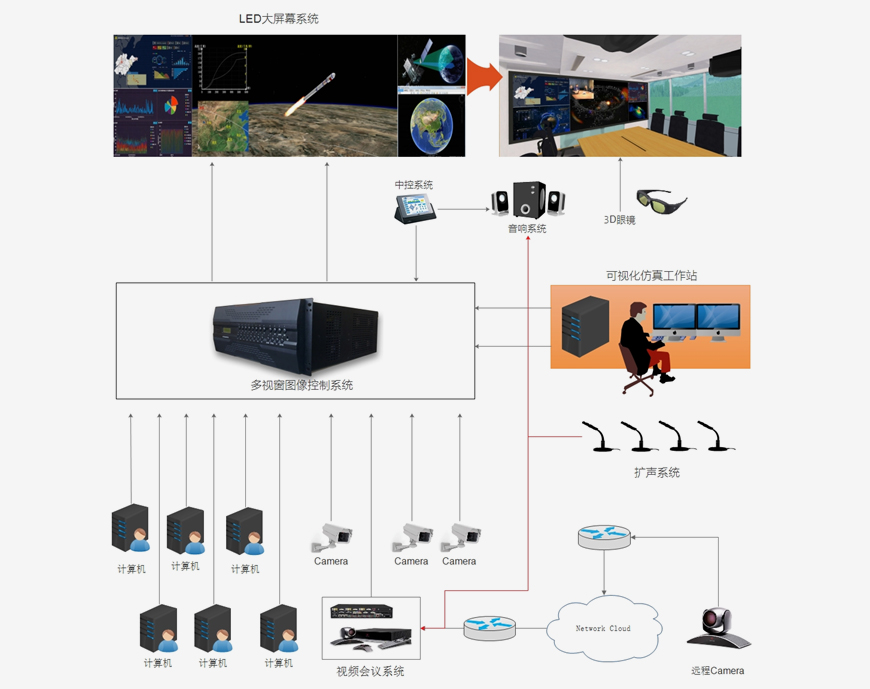

多信號協同顯示技術流程圖
模塊化小間距LED
小間距LED屏幕核心技術性能
| 名稱 | 核心技術指標 |
|---|---|
| 屏幕尺寸 | 定制（可根據用戶空間和分辨率需求進行個性化定制） |
| 物理分辨率 | 7680×2160 pixel（可根據要求定制） |
| 像素間距 | 0.9mm、1.25mm、1.67mm、1.8mm |
| 像素結構 | 7680×2160 pixel（可根據要求定制） |
| 屏幕亮度 | ≥600（色溫6500K，校正后） |
| 模組尺寸 | 240（W）×168.75（H）×10（D）mm） |
| 獨特技術性能 | 單點亮度色彩校正、局部區域亮度色彩校正，自適用感光亮度自動調節。支持主動式3D立體顯示。 |
模塊設計模組
- 功耗：采用創新節能技術，功耗降低30%
- 通用接口：采用HDMI通用接口，無需外置LED控制器，大大提高產品通用性
- 硬件集成：將外置LED控制器的功能集成到內部電路中，降低應用復雜度，減少故障點，有利于生產和維護
- 拼裝精度：所有關鍵器件均采用領先的精機加工技術，并采用先進的自動化生產線，使箱體拼裝精度大幅提升
- 穩定可靠：具備雙電源、雙信號冗余備份技術，關鍵場所實現永不黑屏
模塊化顯示單元橫行縱向陣列后，采用連接片與螺栓固定，就可構成大屏幕； 顯示屏輕盈、時尚、科技、極具現代感； 安裝完成后，整體美觀，富有藝術性。

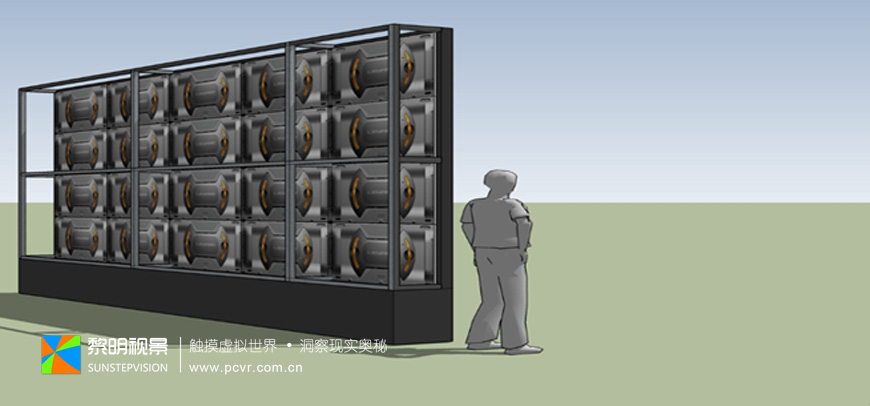

LED模塊結構（占地面積小）

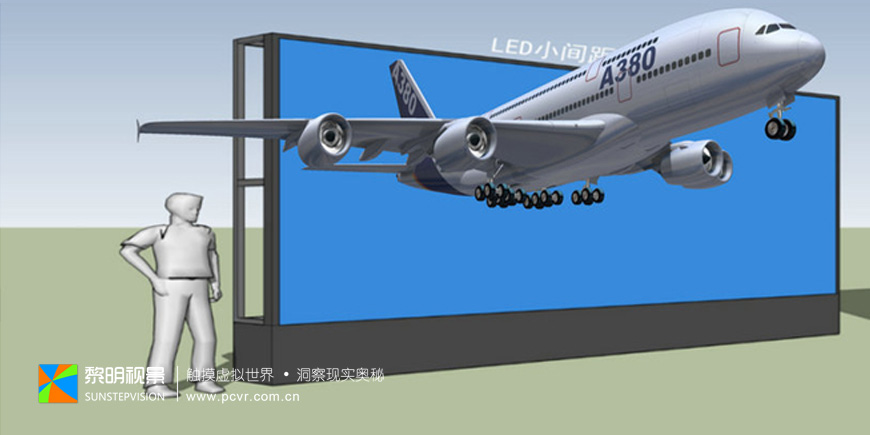

高清LED—支持3D立體顯示
系統組成構成
“黎明視景”大屏幕控制系統主要包括可視化計算機、控制計算機、遠程視頻會議系統、小間距LED大屏幕顯示系統、三維音響和擴聲系統、多信號控制系統、中央控制系統，共同構成一個綜合性多信號可視化協同仿真系統環境。其中，LED顯示屏系統主要由LED全彩色顯示屏、計算機管理系統、配電控制系統、拼接控制系統、編輯系統、音頻系統等部分組成。

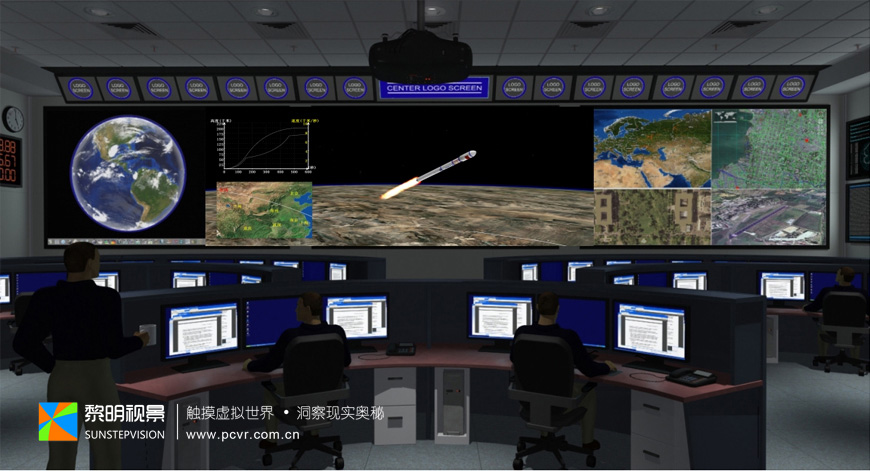

系統應用效果
應用中，各路視景計算機或監控信號源生成的圖像信號通過多視窗圖像融合控制器，實時切換至LED大屏幕上，配合視頻會議系統和三維音效與擴聲系統，用戶可實現多用戶可視化協同應用和身臨其境的沉浸式仿真視聽體驗，此外，用戶還可以通過智能中央控制系統對整個系統進行集中管理和控制。
