CAVE沉浸式虛擬仿真系統
CAVE沉浸式虛擬仿真系統是一種房間式虛擬仿真協同環境，系統基于多通道視景同步技術、三維空間整形校正算法、立體顯示技術的洞穴式（CAVE）可視協同環境，系統提供一個房間大小的四面（或六面）立方體投影顯示空間，供多人參與交互，所有參與者均完全沉浸在一個被三維立體場景包圍的虛擬仿真環境中，借助相應的虛擬現實交互設備（如數據手套、力反饋裝置、位置跟蹤器等），參與者可獲得完全身臨其境的三維交互式體驗。
CAVE系統是一種設計獨特的顯示環境，由于CAVE顯示環境能覆蓋的參與者全部視野,所以能提供給使用者一種前所未有的沉浸感。這種完全沉浸式的立體顯示環境，為科學家?guī)?lái)了空前創新的思維模式。
利用沉浸式CAVE系統，用戶能身臨其境地直接置身于可視化研究對象或仿真環境之中，如：

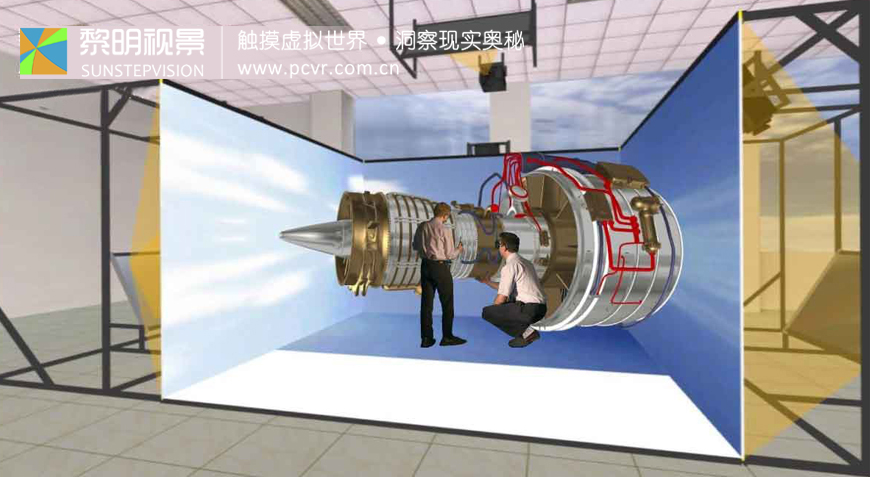

- 工程設計研究人員能置身于他們?cè)O(shè)計樣機，如發動機、船舶、飛機等，進行設計驗證；
- 大氣學家能“鉆進”颶風的中心觀看空氣復雜而混亂無序的結構；
- 生物學家能檢查DNA規則排列的染色體鏈結構，并虛擬拆開基因染色體進行科學研究；
- 理化學家能深入到物質的微細結構或廣袤環境中進行試驗探索；
可以說，CAVE系統可以應用于任何具有沉浸式需求的專業領域，它是一種全新的、高級的、完全沉浸式的可視化協同仿真環境。
沉浸式虛擬現實系統
VisionHall CAVE
沉浸感是虛擬現實技術的內在要求，沉浸式顯示也是虛擬現實系統的高級形態。黎明視景VisionHall CAVE系統正是基于這一需求的高級別、沉浸式虛擬現實系統整體解決方案，旨在為專業用戶提供面向教學與科研的虛擬現實實驗室科技創新平臺，為行業用戶的可視化分析、驗證、決策提供最直觀的VR體驗環境。
系統特點VisionHall CAVE
系統基于高性能PC架構，采用增強型立體成像技術、同步控制技術和變形矯正算法，是完全沉浸式的虛擬現實顯示系統和可視化仿真協同環境。VisionHall CAVE系統環境中，科研人員可與虛擬世界（包括場景、物體對象）實現6自由度的沉浸式實時仿真交互，從而實現信息交流和輔助決策。系統集先進性、易用性、穩定性和兼容性于一體，并可進行二次開發。根據用戶的實際需求、物理空間和可預見的經費狀況，VisioHall CAVE可量身定制。
系統組成
System Composition
- 沉浸式投影顯示系統：高級別的沉浸式體驗環境。
- 6自由度實時交互系統:為用戶提供多自由度的人機交互能力。
- 可視化仿真工作站系統：負責整個VR場景的實時渲染和同步顯示，是CAVE系統最基礎的物理平臺。
- 中央控制系統：用戶可以方便地使用和管理整個VR系統，一鍵控制。
- 立體音響系統:可為虛擬現實系統提供高度逼真的聽覺體驗環境。
- 軟件系統：行業虛擬 仿真應用軟件和開發平臺
關鍵技術構成
Technical Composition
- 每屏分辨率: 1920x1200 - 4K
- 系統亮度：10,000 - 30,000 ANSI流明
- 刷新顯示頻率：60-120赫茲
- 屏幕數量組成: 3屏 + 1地幕，每塊屏幕尺寸:個性化定制設計
- 立體模式：主動或被動立體成像可選
- 交互性：6自由度
- 幀同步：Gen-Lock & Frame-Lock Sync
- Cube3D三維視椎整形矯正與幾何矯正技術
- 增強型立體成像顯示技術
- 專業的機械機構與安裝調試技術
可自由組態的物理結構和系統形態VisionHall CAVE

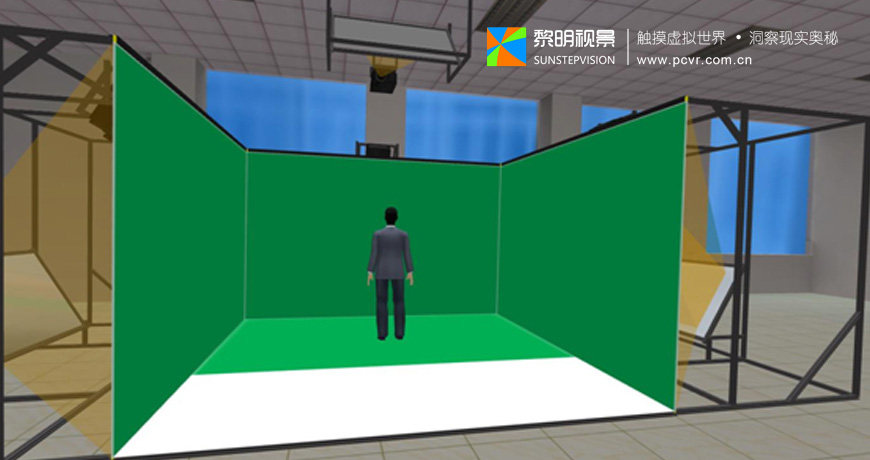

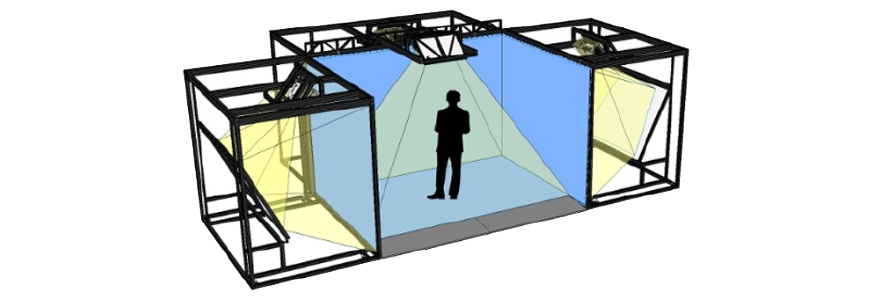

VisionHall CAVE系統是目前最先進虛擬現實系統，能為用戶提供一個具有身臨其境感的完全沉浸的、1:1的仿真驗證分析和和設計評審體驗環境，對于驗證、分析、仿真數據的可視化等具有重要的輔助決策功能。系統采用模塊化結構設計，用戶可以根據需要自由定制不同類型的系統組態，如：HoloSpace、I-Space等形式，可以容納更多的人員協同參與，如圖所示：
- 4面（典型樣式）
- 2面（簡版）
- 3面（簡版）
- 4面（擴展式-1）
- 4面（擴展式-2）
- 4面（擴展式-3）
VisionHall CAVE的特點是：投資大、專業性強、沉浸感好、對安裝場地要求較高，因此用戶需要提前進行規劃設計。
